公司简介
关于专利
储氢合金的专利
有关本公司专利储氢合金的告知
现在使用很普遍的主要二次电池之一的镍氢电池在1990年发明的,本公司在同年开始制造销售稀土・镍储氢合金,在1994年开始生产用急冷甩带法的储氢合金单方向凝固薄片。 那之后,本公司成为SC法制造储氢合金的主要厂商。
对了,本公司在1995年开发具有反相畴界的La-Mg-Ni系储氢合金,已对内外发表了1),2)。 为了给大家做参考所以提供了本公司同合金的相关专利信息。 还有,对于本专利以及授权问题请向本公司知识产权课询问。
■本公司保有的SC法专利以及个别有效期限 (专利摘要)
| 日本 | 美国 | 欧洲 | 韩国 | 中国 | |
|---|---|---|---|---|---|
| La-Mg-Ni合金专利 1) | 2016年 | 2016年 | 2016年 | 2016年 | 2016年 |
| La-Mg-Ni合金专利 2) | 2016年 | 2016年 | 2016年 | 2016年 | 2016年 |
| La-Mg-Ni合金专利 3) | 2031年 | 审查中- | 审查中 | 审查中 | 审查中 |
1)日本国专利第3688716号
2)日本国专利第3993890号
3)日本国专利第5681729号
在购买La-Mg-Ni系储氢合金时
本公司如上述那样在国内外拥有多数La-Mg-Ni系储氢合金关联的专利。在购买La-Mg-Ni系储氢合金时,奉劝大家在事前先确认该合金有没有侵犯到本公司所保有La-Mg-Ni系储氢合金专利之后再行购买。
在制造La-Mg-Ni系储氢合金时
在本公司保有La-Mg-Ni系储氢合金专利成立的地域，只要牵连到La-Mg-Ni系储氢合金的制造,销售，不管其目的如何,因为有可能与La-Mg-Ni系储氢合金专利相抵触，所以请于事前调查清楚。
La-Mg-Ni系储氢合金的特征

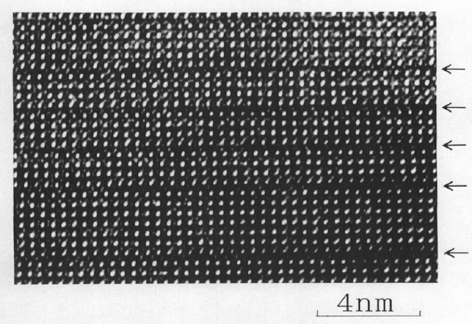

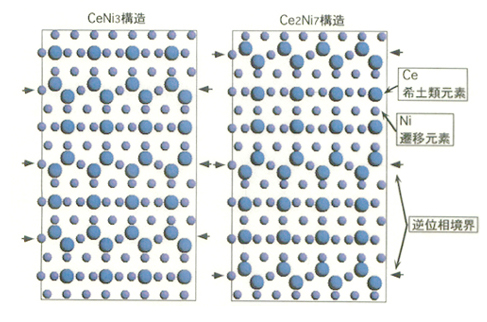

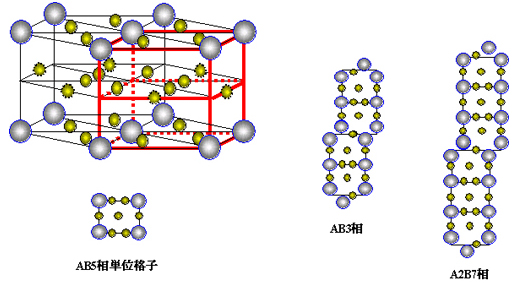

本合金具有反相畴界结晶构造的特征。利用高分辨率透过电子显微镜,观察本合金时，可看到图1所示的图像3)。这是具有特定的反相畴界LaNi5型单相结构结晶像,箭头处显示着反相畴界。 这个高分辨率像上的白点对应着LaNi5型单位格子的核心。借助计算机模拟演示分析这个高分辨率图，则在图2显示出为有反相畴界结晶构造2)。在LaNi5型单位格子特定的Ni边，稀土元素以及Mg等比Ni原子半径大的元素代替了Ni而形成了反相畴界，结晶构造的规律性起了变化。根据代替元素的量而出现LaNi3相,La2Ni7，由同一图像就可以知道。
■図1 本合金の高分解能透過電子顕微鏡像3)
■図2（100）面の結晶構造モデル2)
【文献】
1）Akihito Kaneko,Kenji Hiraga:"Microstructure of MmNi5-based alloy for hydrogen storage alloy" , Abstracts of The 117th Meeting of JIM(1995), p.330
2）金子明仁、平賀賢二；「Mm（ミッシュメタル）-Ni系水素吸蔵合金の微細構造」、溶融塩および高温特許No.3688716
