電池材料事業部

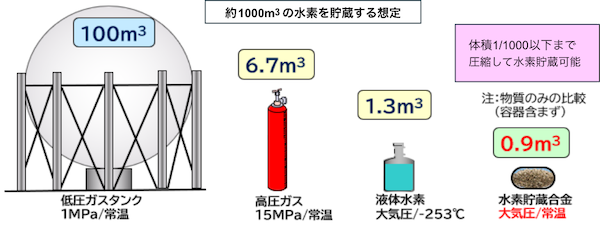

水素貯蔵合金とは

当社製 水素貯蔵合金の特性

当社はニッケル水素電池負極用の水素貯蔵（吸蔵）合金に関して30年以上の事業実績を有しており、蓄積した技術・ノウハウを使用して、近年は水素貯蔵用の水素貯蔵合金の開発・製造・販売を行っております。

合金系[合金種]に関しては、TiFe系水素貯蔵合金（以下、TiFe系合金と省略）に最も注力しております。
本合金系の特徴として、主原料として安価な鉄を40～50％と多量に含有し、高価なNi,Coを60％以上含有するAB5系水素貯蔵合金（以下、AB5系合金と省略）と比べ、原料コストが大幅に低減可能です。

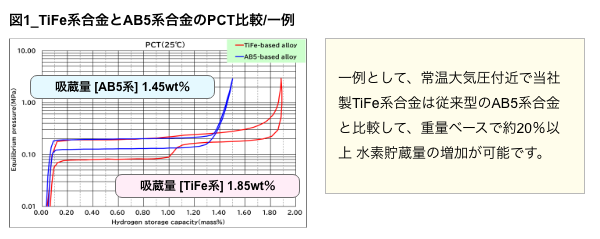

水素貯蔵量もAB5系合金と比べ、重量ベースで約20％増加可能です（図1）。今後の水素社会において、特に多量に水素を使用する用途に最適と考えております。

また当社製水素貯蔵合金は、ストリップキャスト法という製造方法を採用しており、含有元素・組織の均一性が良好な合金を得ることができます。均一性の効果により、一般的な鋳型鋳造材と比べ、水素吸放出時のプラトー領域 の平坦性が優れております。

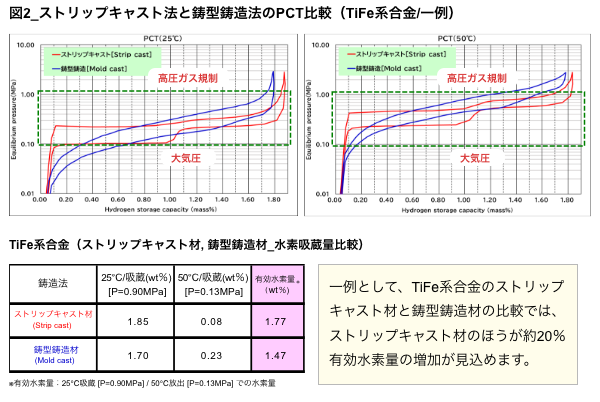

具体例として、同一組成（TiFe系合金）のストリップキャスト材、鋳型鋳造材のPCT図を記します（図2）。
ストリップキャスト材のほうが鋳型鋳造材に比べ、水素吸蔵量が多く、プラトー領域の平坦性も優れており、放出末期まで水素を使用できます。つまり0.1～1.0MPaの圧力範囲で利用可能な水素量が大幅に増加するため、より実用的な合金が提供可能です。

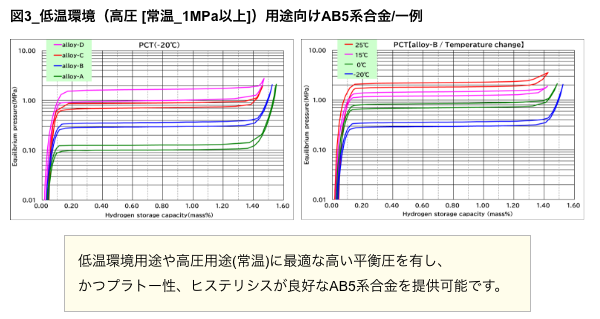

一方、低温環境用途や高圧（常温_1MPa以上）用途向けには、水素吸放出圧の高いAB5系合金も提供可能です（図3）。
これらの合金は寒冷地や、高い圧力での水素吸放出が必要な用途に最適と考えております。

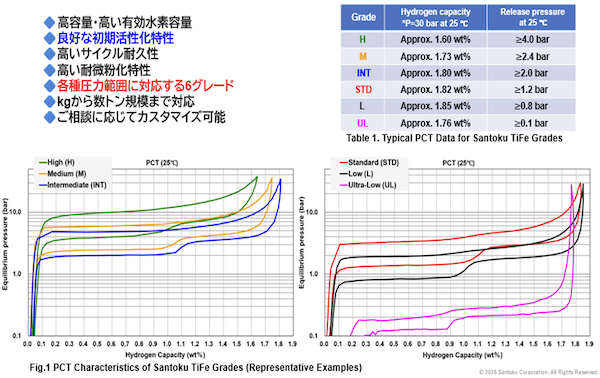

その他、ご要望に応じて合金作製のご相談、カスタマイズなども可能です。
